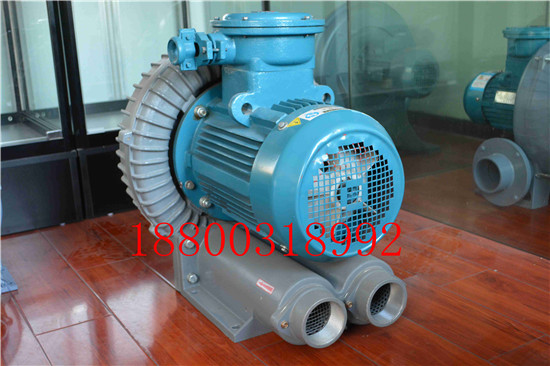

高压防爆风机
高压防爆风机防爆要求 电机采用防爆等级DIIBT4 防护等级IP55 二级防爆电机 粉尘防爆要求电机采用防爆等级DIIBT4 防护等级IP65 . 高压防爆风机的性能参数主要有流量、压力、功率,效率和转速。另外,噪声和振动的大小也是主要的。高压鼓风机设计指标。流量也称风量,以单位时间内流经风机的气体体积表示;压力也称风压,是指气体在风机内压力升高值,有静压、动压和全压之分;功率是指风机的输入功率,即轴功率。风机有效功率与轴功率之比称为效率。风机全压效率可达90%。
上防爆马达配置说明:
目前广泛应用的低压隔爆型电机产品的基本系列是YB系列隔爆型三相异步电机,它是Y系列(IP44)三相异步电机的派生产品。防爆性能符合GB3836.1—83《爆炸性环境用防爆电气设备通用要求》和GB3836.2—83《爆炸性环境用防爆电气设备隔爆型电气设备“d"》的规定;电机功率范围为O.750—200kW,相对应的机座号范围是机座中心高为80—315nun;防爆标志为dI、dIIAT4、dIIBT4,分别适用于煤矿井下固定式设备或工厂IIA、IIB级,温度组别为T1—T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所;主体外壳防护等级为IP44,也可制成IP%4,接线盒防护等级为IP54;额定频率为50Hz,额定电压为380、1660、1140、380/660、660/140V;电机绝缘等级为F级,但按B级考核定子绕组的温升,具有较大的温升裕度。在风机行业均为低压隔爆型三相异步电机派生系列的风机专用YBF系列(机座中心高为63—160mm)
其主要特点是: (1)功率等级、安装尺寸及转速的对应关系与DIN42673*,同时考虑到与YB系列的继承性和Y2系列的互换性,作了必要调整,更加有效和适用。 (2)全系列采用F级绝缘,温升按B级考核。 (3)噪声限值比YB系列低,接近YB系列的I级噪声,振动限值与YB系列相当。 (4)外壳防护等级提高到IP55. (5)全系列选用低噪声深沟球轴承,机座中心高在180mm以上电机设注排油装置。 (6)电机散热片有平行水平分布和辐射分布两种,以平行水平分布为主。
选择范例: 1,知道吸气量及压力后,即可根据性能表作选择 2,标准型的电压为220/380 VOLTS,如果需要不同电压,本公司亦可提供
使用要点: 环形防爆风机运转时,马达所消耗的电流会随压力及真空度的提高而增加。如果电流过大时会导致接触器负荷跳脱,为防止跳脱,可在吸气或排气侧装置真空或压力释放阀
安装说明 1、 安装前应详细检查风机是否有损坏变形,如有损坏变形,待修理妥善后,方可进行安装。 2、 安装时要注意检查各联接部分有无松动,叶片与风筒间隙应均匀,不得相碰。 3、 联接风口管道的重量不应由风机的风筒承受,安装时应另加支撑架。 4、 在风机风口端必须装集风器,并希望安装防护网。 5、 风机底座必须与地基平面自然接合,不得敲打底座强制联接,以防底座变形,安装时应校正机座,加垫铁片,基本保持水平位置,然后拧紧地脚螺栓。 6、 安装完毕后,必须先进行实验,待运行正常后,才允许正式使用。 工业结合国内生产生活环境新开发的一种隔爆型工业高压鼓风机,其防爆性能符合国家强制性认证标准台湾高压防爆鼓风机在一些特殊的场合,还需要进行特殊的保护:比如说在密封环境中使用时,要注意通风散热;当环境温度(进气温度比较高时),更要注意通风散热。
|
